CMOS圖像傳感器（CIS）作為一種能夠?qū)⒐鈱W(xué)信號轉化為電信號的關鍵芯片，是攝像頭不可或缺的核心組成部分。

   在智能駕駛系統中，CIS的作用尤為突出。在車輛對外部環境進行感知的過程中，CIS通過捕捉外界場景的光學信息，即時生成高分辨率的圖像或視頻數據，為后續的視覺處理算法提供至關重要的原始輸入，CIS的性能優劣直接關系到系統在各種復雜情境下的感知能力。

CMOS技術介紹

   根據圖像傳感器的應用和制造工藝，圖像傳感器可分為CCD圖像傳感器和CMOS圖像傳感器。

CMOS圖像傳感器的登場淘汰了CCD傳感器，CCD 傳感器是一種“電荷耦合器件”。 CCD和CMOS圖像傳感器都通過使用數千個或數百萬個稱為光點的光捕獲井捕獲光子來將光轉換為電子。拍攝圖像時，感光點會被揭開以收集光子并將它們存儲為電信號。在 CCD 將光轉換為電子，電荷通過芯片傳輸并在陣列的一個角落讀取，模數轉換器將每個光點的電荷轉換為數字值。

   CMOS圖像傳感器則將光敏像素的電荷轉換為像素位置的電壓。然后，信號按行和列多路復用到多個片上數模轉換器。因?yàn)槊總€(gè)光點都可以單獨讀取，所以CMOS圖像傳感器相對于CCD更加靈活。CMOS圖像傳感器負責將鏡頭捕捉到的影像信息轉化為電子圖像信號，是實現攝影功能的關鍵組件。

CCD將光生電荷從一個像素移動到另一個像素，并在輸出節點將其轉換為電壓

CMOS 成像器將電荷轉換為每個像素內的電壓。

工藝技術

從光子到數字信號的鏈?zhǔn)椒磻?yīng)是CIS實現環境感知的基礎，具體技術步驟如下：

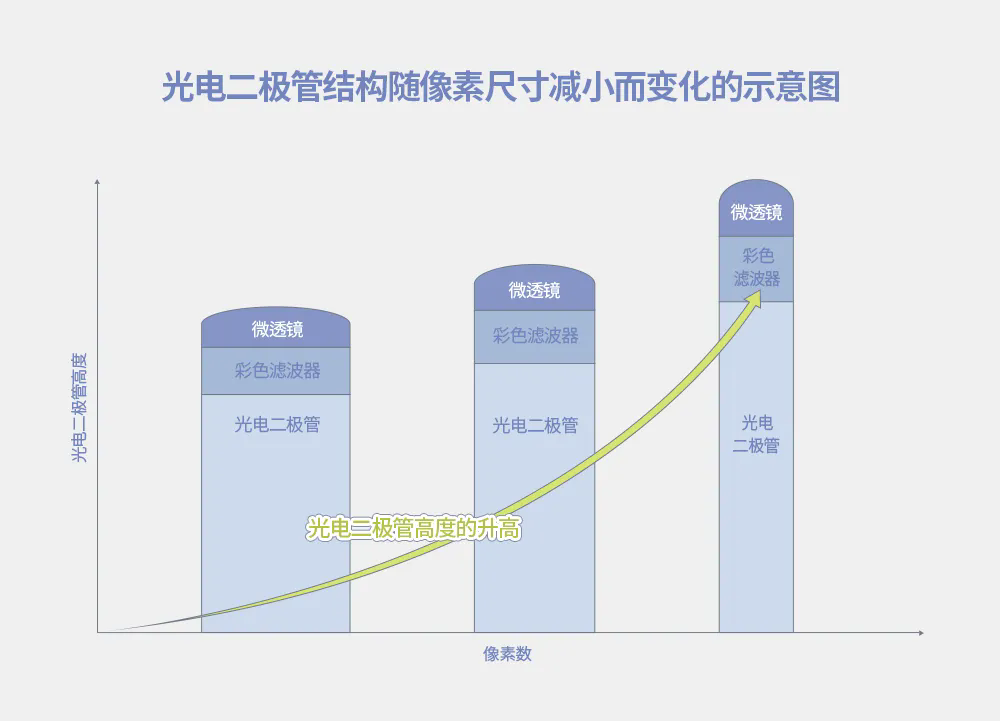

1.深層光電二極管成型工藝技術

消費者對更高圖像品質的追求，促進了CIS工藝技術的快速發展。在保持芯片尺寸不變的前提下，增加像素?cái)?shù)量意味著必須減小每個像素的尺寸。

在此過程中，形成深層光電二極管成為維護圖像質量的關鍵措施。為了在微型像素中確保足夠的滿阱容量（FWC），與半導體存儲器技術相比，CIS必須采用更為復雜的圖像傳感技術。特別是需要保證高縱橫比（>15:1）的植入掩模（implant MASK）工藝技術的精確實施，以有效阻止高能量離子的植入，從而維持傳感器的性能與品質。

2.像素間隔離處理技術

將像素彼此隔離的技術對于制作高清CIS至關重要。如果采用過時的隔離技術，可能會造成各種圖像缺陷，如混色、散色等。

3.彩色濾波陣列(CFA)處理技術

彩色濾波陣列，作為CIS（接觸式圖像傳感器）獨有的工藝，與半導體存儲器的制造流程有著顯著的區別。CFA工藝主要由彩色濾波器（CF）和微透鏡（ML）兩部分構成。彩色濾波器負責將入射光線過濾成紅色、綠色和藍色等不同波長的光譜，而微透鏡則能夠顯著提升光的凝聚效率，從而增強感光性能。為了獲取更加卓越的圖像質量，研究和開發紅色、綠色和藍色色素材料顯得尤為重要，同時還需不斷優化包括形狀、厚度等在內的多種工藝參數，以推動相關技術的持續發展。

 4.晶圓堆疊工藝

 晶圓堆疊技術，即將兩個晶圓精密地連接在一起，是制造高像素、高清晰度CIS（接觸式圖像傳感器）產品的關鍵技術之一。針對高像素的CIS產品，像素陣列與邏輯電路分別在不同的晶圓上獨立形成。

 在制造過程中，這些晶圓通過一種名為“晶圓粘結”的工藝被精確地連接起來。盡管這種將像素陣列和邏輯電路分離的生產方式增加了制造成本，但它也極大地提升了在同等晶圓面積上產出更多芯片的數量，從而在某種程度上平衡了成本并提高了生產效率。

車載CIS

      車載CIS具有高動態范圍（HDR）特性，能夠有效應對強光逆光或隧道明暗交替等極端光照條件，確保系統在光線劇烈變化的場景中依然可以獲取清晰的圖像信息。

  在低照度環境下，CIS的低照靈敏度表現尤為重要。夠大幅提升夜間或弱光環境下的成像質量，使系統在光線不足的條件下依然保持出色的感知能力。

     此外，針對現代交通信號燈普遍采用的PWM調光技術，CIS需要具備LED閃爍抑制（LFM）功能，以避免因信號燈閃爍導致的誤判問題。

在實際應用中，CIS采集的視覺數據還需要與雷達、LiDAR等多傳感器信息進行深度融合，共同構建智能駕駛系統可靠的環境感知層。正是通過這些先進技術的協同工作，智能駕駛系統才能在各種復雜道路場景下實現自動駕駛功能。

    目前，車載CIS的技術弊端集中體現在環境適應性、動態性能、成本控制及系統協同等方面。盡管通過工藝改進（如堆疊式設計）和算法優化（如AI-ISP）可部分緩解，但完全克服仍需跨學科協作，技術有待加強。
