01 從Bayer Filter到圖片

數碼相機中的圖像傳感器實際上是分區域記錄RGB三種顏色的光強，然后通過對這些數據進行整合，得到完整的圖像。

我們就來詳細講講這個過程。

a 傳感器的Bayer Filter

在上文中，我們說了圖像傳感器會分區域計算RGB三種顏色的光強信息，最后根據每個小區域的位置和信息整理出最后的圖像。

那么，這個RGB區域是怎么排列的呢？

這就要說一下柯達公司的布賴斯·拜爾。使用單個傳感器記錄三種顏色的信息，就是他提出的方案。

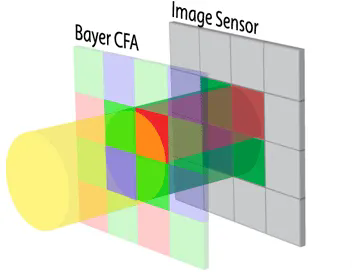

如圖所示，在圖像傳感器前面設置一個濾光層，如圖所示：

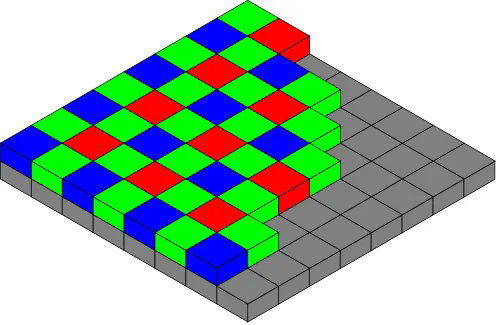

這個濾光層上，布滿了和下面?zhèn)鞲衅飨袼匾灰粚臑V光點，保證每個像素都只能接受到單一顏色的光強信息：

而從上圖中我們可以看出，不同顏色的濾光點是按照一定的規律排列的。每個綠點的四周，分布著2個紅點、2個藍點、4個綠點——這是由于人眼對綠色比較敏感，因此綠色的傳感器比較多。

事實上在很多地方都有用到這個知識點，例如顏色空間RGB565，用兩個Byte表示RGB三種顏色的情況下，把多余的1Bit給了綠色…

這種排列方式，我們叫Bayer Pattern（拜耳模式）或Bayer Filters（拜耳濾光法）

b 去馬賽克Demosaicing

按照上文的說法，每個像素只可能有四種顏色，紅綠藍黑（光強為0）。

那么，我們就需要從每個像素和它周圍的顏色點的分布規律和光強來還原光線原本的顏色。

舉個例子，黃光由紅光和綠光混合而成。黃光通過濾光層以后，紅點和綠點下面的像素都會有值，但是藍點下面的像素沒有值。

因此，如果一個像素周圍的顏色分布有紅色和綠色，但是沒有藍色，那么就可以推測出來這個像素點的本來顏色應該是黃色。

這種計算顏色的方法，就叫做去馬賽克（Demosaic）

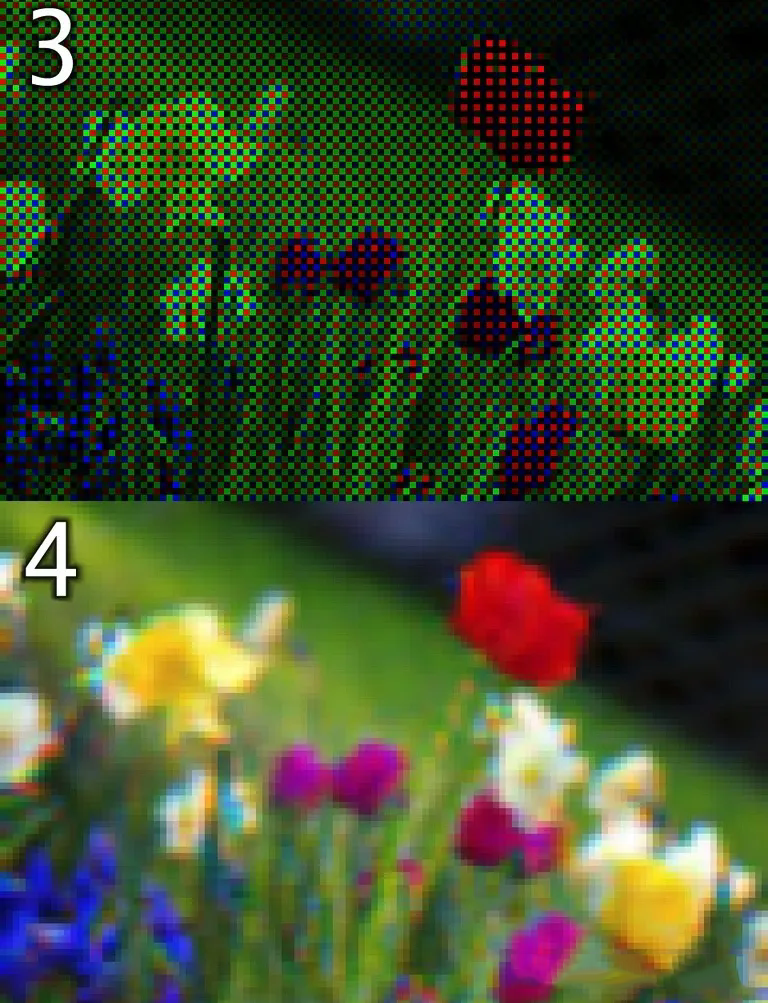

如下圖的3和4，3就是處理前的效果，4就是去馬賽克后生成的圖像。

c 傳感器的RAW輸出

在上文中，經過去馬賽克算法的調整后，就得到了我們想要的圖片。

不過，有些時候我們會需要通過其他方法對傳感器數據進行加工調整，這種時候就需要保存?zhèn)鞲衅鞯脑紨?shù)據。這一過程我們稱之為傳感器的RAW輸出。

02 多合一傳感器的那些事

很多手機在宣傳的時候 ，都會宣稱自己有XXXX像素，甚至XX億像素。

但是實際拍攝的時候就會發現，如果不進行專門的設置（例如進入高清模式等），實際拍攝的照片就沒有宣傳的那么大的像素。

這就要說說這里的“幕后黑手”——多合一傳感器了。

a 何為多合一傳感器

多合一的“多”，一般指4合1（4 Cell 1）或9合一（9 Cell 1）。

為了方便講解，我們接下來會以4 Cell 1的傳感器作為例子。

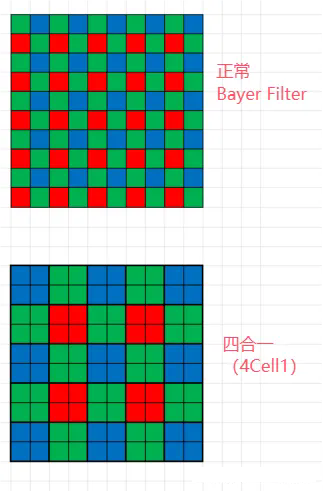

從實現上來說，就是相鄰的4個或9個像素，組成一個像素組接收同一種顏色；每個像素組在按照前文中提到的Bayer Filter排列，如下圖所示：

b 暗光或快拍下的Binning Mode

弱光情況下，四合一傳感器會以Binning Mode進行工作。

在上圖2中，我們可以看到，每個像素組包含4個像素（2×2）。

在Binning Mode下，每個像素組的4個像素點的光強取平均值，作為這個像素組的光強值。

這樣，我們就以縮小分辨率作為代價，得到了弱光成像效果更好，單位像素面積更大的傳感器。

從上圖我們可以看到。對于四合一傳感器而言：

Binning Mode時，長寬各縮小一倍，總像素數變?yōu)樵械?/4，（等效）單位像素面積變?yōu)樵瓉淼?倍。

單位像素面積下一篇文章會講，這里先記住一般單位像素面積越大的傳感器，暗光拍攝效果越好。

事實上，這種技術有如下的應用：

改善在低光環境拍攝表現

降低圖像數據量以獲得更高幀率

減小圖像輸出分辨率需求以節省處理資源

c 正常光下或高像素的Remosaic算法
在正常光線下，一般不需要這么大的單位像素面積時，可以使用Remosaic算法，將4合1排布的像素組的光強信息轉換成Bayer Filter排布的光強信息，以此實現最大像素輸出。

但是，由于這種情況下的圖像是經過軟件算法得到的，因此這時候的成像效果相對于同樣規格的非多合一傳感器模組會差一些。

d 小結

總之，多合一傳感器的特點是：

暗光下犧牲分辨率，換來更大的等效單位像素面積、更好的成像效果。

強光下犧牲一定的成像效果，輸出高分辨率照片。

03 總結

簡單總結一下。

Bayer Filter排布（RAW格式）的數據，可以通過Demosaic算法轉換成RGB的圖片。

四合一芯片可以在暗光下使用Binning Mode合并成像，也可以在亮光下通過Remosaic轉換成高分辨率圖像。
