光學成像是通過光學系統捕捉物體的光，并將其形成清晰的圖像的過程。這一過程廣泛應用于攝影、顯微鏡、醫學成像、工業檢測等多個領域。

1. 成像系統的基本要素

在一個典型的成像系統中，有幾個重要的元素決定了成像的效果，下面我們逐一解釋：

(1) 視場（Field of View）

視場就是你通過成像系統能看到的物體的部分區域。簡單來說，它就是你能在顯示器上看到的圖像范圍。視場越大，你能夠觀察到的物體就越多。

分辨率（Resolution）

分辨率表示成像系統能夠分辨的最小細節，也就是物體上兩點之間的最小距離。分辨率越高，成像系統就越能清晰地顯示細節，幫助我們看到更多信息。

(3) 景深（Depth of Field）

景深指的是成像系統在保持清晰聚焦的情況下，能夠清晰成像的最近和最遠的距離之差。較大的景深可以讓你在不同的距離上保持清晰的影像，特別是在拍攝多個物體的情況下，這一點非常重要。

(4) 工作距離（Working Distance）

工作距離是指鏡頭到物體的距離。觀察物體時，鏡頭與物體之間的合適距離能夠確保成像的清晰度。工作距離過近或過遠都會影響最終的成像效果。

畸變（Distortion）

畸變是指鏡頭造成的光學誤差，表現為圖像中某些區域的形狀失真。這是由于鏡頭無法均勻放大所有區域，導致不同區域的變形程度不同。常見的畸變包括桶形畸變和枕形畸變。

(6) 視差（Parallax）

視差是由于鏡頭引起的現象，表現為在最佳焦點外，物體上的不同點發生變化。尤其在拍攝遠近不同的物體時，視差問題更加明顯。遠心鏡頭可以幫助解決視差問題，使得無論物體距離鏡頭多遠，圖像都能保持一致。

(7) 圖像傳感器尺寸（Sensor Size）

圖像傳感器（如CCD或CMOS）是成像系統中的關鍵部分。傳感器的尺寸決定了圖像的質量和細節顯示。傳感器越大，能夠捕捉到的光線就越多，成像效果就越好。

(8) 預放大倍數（Pre-magnification）

預放大倍數是指鏡頭放大物體的程度，它是視場與圖像傳感器尺寸的比值。鏡頭通過放大物體的圖像，使得圖像在傳感器上能更清晰地呈現。

(9) 系統放大倍數（Total Magnification）

系統放大倍數是指圖像在顯示器上的大小與物體本身的大小之間的比值。它包括了預放大倍數和電子放大倍數，后者是顯示器尺寸與圖像傳感器尺寸的比值。

2. 光學成像的相關術語

(1) 每毫米對線（Line Pairs per mm）

每毫米對線是用來表示分辨率的單位。它表示每毫米內能夠容納多少對線。一般來說，每毫米的對線數越多，成像系統的分辨率就越高。

(2) 像素數（Pixel Count）

像素數是數碼相機的分辨率標準，表示圖像傳感器中每一小塊區域的數量。較高的像素數意味著更精細的圖像。

(3) TV線（TV Lines）

在模擬CCD相機中，TV線表示可分辨的黑白線數。雖然它沒有單位，但它是一個常見的分辨率標準。

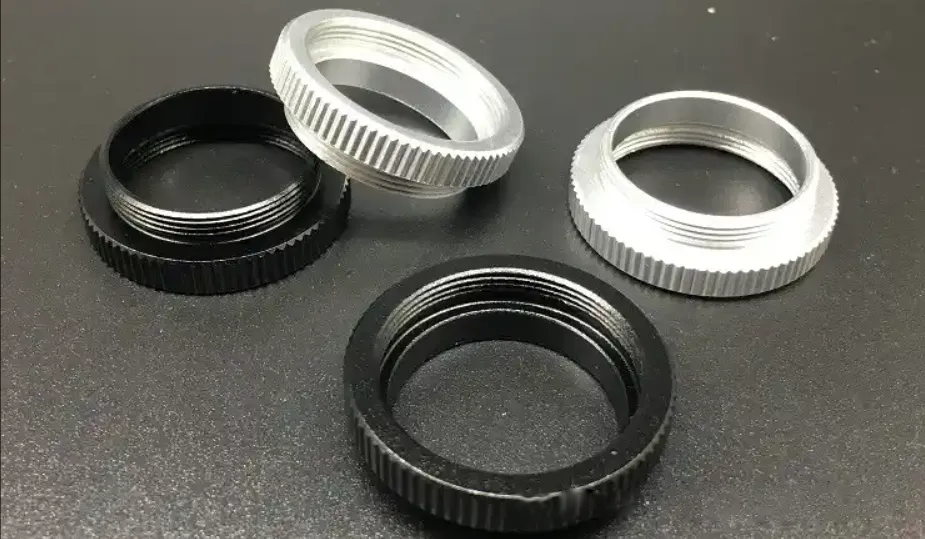

(4) C/CS接口（C/CS Interface）

這是工業相機常用的接口標準，用于連接鏡頭和相機。C接口和CS接口的差異主要在于焦平面與鏡頭的距離，理解這一點有助于選擇合適的鏡頭和相機。

3. 光學鏡頭基礎知識

(1) 焦點與焦距（Focal Point and Focal Length）

焦點是光通過鏡頭后匯聚成的一點。焦距是指鏡頭主平面到焦點的距離，決定了鏡頭的視野范圍。焦距越長，鏡頭能夠觀察到的范圍越小，細節越清晰。

(2) 光圈系數（Aperture）

光圈是控制鏡頭入光量的裝置，它通過調整孔徑的大小來調節曝光量。光圈的大小影響了成像的亮度，也影響了景深。較小的光圈能夠增加景深，使更多物體保持清晰。

4. 影響成像質量的因素

(1) 畸變

鏡頭的設計直接影響成像的精確性?；儠沟脠D像形狀發生變化，特別是在邊緣區域。為減少畸變，選擇優質的鏡頭和合適的成像參數非常關鍵。

(2) 分辨率

分辨率決定了成像系統能否準確呈現物體的細節。高分辨率意味著成像更清晰，能夠顯示更多的細節。在選擇相機時，分辨率是一個重要的考慮因素。

(3) 景深

景深影響成像的清晰度，尤其在拍攝多個物體時。如果景深過小，可能只有少部分物體清晰，其他的物體會變得模糊。適當調節光圈可以增加景深，提高成像質量。

5. 總結

光學成像是一個綜合性的技術，其質量受到視場、分辨率、景深、畸變等多種因素的影響。了解這些基本原理和要素，有助于我們更好地選擇和使用成像系統。無論是在攝影、顯微鏡觀察，還是在工業檢測中，掌握這些知識都能幫助我們獲得更精準的成像效果，提升圖像質量。
