引言：紫邊（Purple Fringing）是高反差場景下由光波色散、傳感器缺陷及算法誤差共同作用產生的光學偽影。本文從紫邊成因，設計、驗證到系統協同提出技術路徑參考，攝影應用僅作輔助說明。

一、紫邊核心成因

1.短波長色差主導

435-475nm藍紫光因折射率顯著高于其他波段（紅650nm，綠510nm），在焦平面邊緣產生橫向色差（垂軸偏移3-15μm）?？v向色差則表現為焦前紫邊、焦后綠邊的“雙色暈”，常見于大光圈鏡頭（f/1.4）邊緣光線。例如，尼康Z 14-30mm f/4 S鏡頭在焦平面邊緣的橫向色差通過復消色差（APO）設計可壓至2μm以內。

2.傳感器與光學系統耦合缺陷

Blooming效應：強光下傳感器電荷溢出污染相鄰像素，形成光暈。

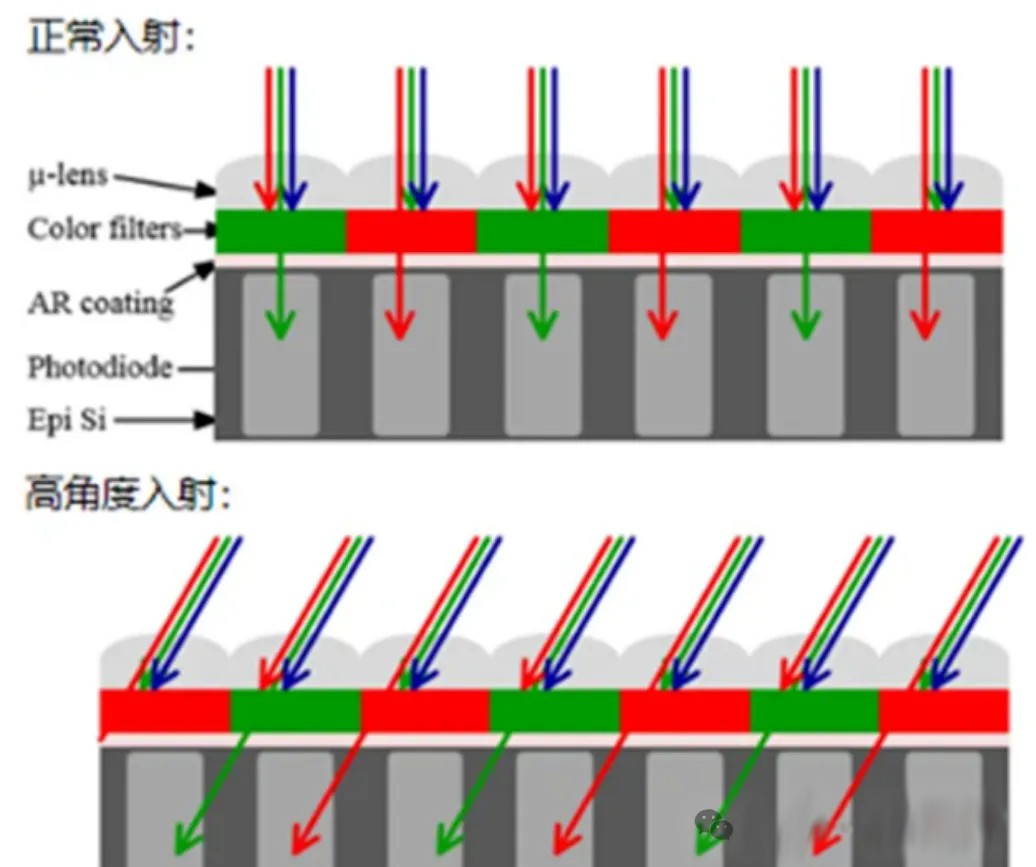

CRA角度失配：高角度光線（如：＞30°）激發相鄰PD，形成彩色光暈（RGGB排列下紅藍通道插值誤差達12%），如下圖所示。

3.算法放大誤差

拜耳陣列插值在明暗交界處產生洋紅色偽影，ISP去馬賽克算法的偽色抑制不足時，紫邊飽和度可提升40%。

二、光學設計優化路徑

1.材料與結構創新

低色散材料組合：ED玻璃（如S-FPL53，阿貝數＞90）與螢石鏡片搭配，抑制色差。

復消色差（APO）設計：校正三波長焦點（435nm/FDC波段），可以采用非球面鏡片修正離軸像差。

2.435nm點列圖控制技術

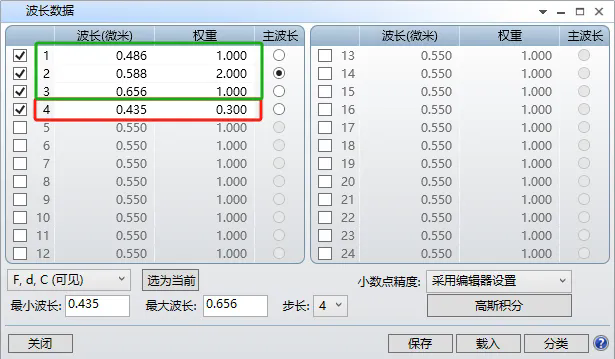

Zemax優化模塊：建立435nm專用評價函數（TRAR約束橫向偏移≤2μm，OPDX波前差＜0.05λ），可在RAY FAN圖，點列圖，MTF傳遞函數參考體系中查看抑制效果。

3.熱穩定性設計：正/負熱膨脹材料組合，溫度梯度（-40℃~+60 ℃）下焦點漂移如：＜±1μm。

4.LENS CRA設計值和SENSOR CRA匹配：降低邊緣光線串?dāng)_

三、光-電-算協同抑制方案

1.傳感器選型策略

Foveon X3結構：適馬DP系列三層感光消除插值需求，犧牲15%高感性能換取抑制紫邊效果。

全光譜傳感器：RGB-IR 4x4陣列擴展光譜信息，需配套ISP重構算法（色差補償效率提升30%）。

2.算法補償技術

CAC（色差校正）：標定棋盤格圖生成紅/藍通道偏移映射表（精度0.5pixel），插值對齊邊緣。

Depurple算法：基于NSRs（近飽和區域）、CRs（B-G＞25）及梯度閾值三重檢測，降飽和度或替換為G通道值（誤判率＜5%）。

3.系統級驗證流程

實驗室測試：拍攝ISO12233標靶，通過分析儀等量化紫邊，如下圖所示，

產線標定：鏡頭-傳感器聯合測試（CRA匹配度＞90%），寫入ISP校正參數。

四、攝影應用建議

1.硬件選擇

推薦APO鏡頭（如尼克爾Z 14-30mm f/4 S）與大像元傳感器（＞3.76μm），降低插值誤差。

2.拍攝參數

光圈收縮至f/5.6-f/8（衍射與色差平衡點）。

逆光場景使用遮光罩（入射角壓縮至＜20°）。

3.后期處理

Lightroom/Photoshop等“去邊”工具采樣紫邊區域降飽和。

五、前沿技術展望

1.計算光學融合

光場相機+深度學習實時色差補償（索尼BIONZ XR處理器延遲＜2ms）。

2.超表面透鏡

納米結構透鏡實現藍紫光波段負折射調控，實驗室階段色差校正效率3倍于傳統鏡片。

3.全鏈路仿真平臺

LightTools+Zemax聯合仿真，預測高反差場景紫邊強度（誤差＜5%）。
